规格 |

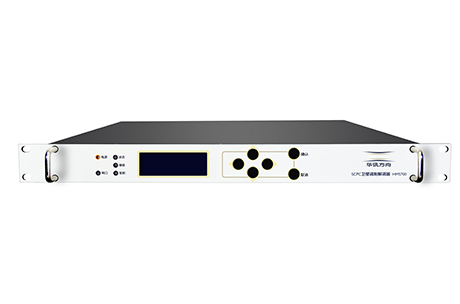

HMS700 |
|
技术参数 |
|
|
数据速率范围 |
2.4kbps到5Mbps（主站 64kbps～64Mbps） |
|
调制方式 |
QPSK（主站 BPSK、QPSK、8PSK） |
|
编码方式 |
TPC（主站 LDPC+BCH、TPC） |
|
支持编码值 |
3/4（主站 1/2、3/4、7/8） |
|
频率稳定度 |
0.05ppm（0º～50ºC） |
|
捕获范围 |
32kHz |
|
数据接口 |
IP（10/100Base-T） |
|
发射端口 |
|
|
频率范围 |
950～2250MHz，100Hz步进 |
|
阻抗 |
50欧姆 |
|
接头类型 |
N-型 |
|
输出功率 |
0～–40dBm，0.25dB步长 |
|
参考信号 |
10MHz(正弦波) |
|
接收端口 |
|
|
频率范围 |
950～2250MHz，100Hz步进 |
|
阻抗 |
50欧姆 |
|
接头类型 |
N-型 |
|
输入电平 |
-10～-90dBm |
|
时钟跟踪范围 |
100ppm/m |
|
捕获时间 |
≤1s |
|
解调门限 |
≤4.0dB（EbN0） |
|
LNB供电 |
DC15V，0.5A，可开关 |
|
参考信号 |
10MHz(正弦波) |
|
设备电源 |
|
|
供电 |
AC220V，50Hz |
|
功耗 |
≤50W |
|
机械性能 |
|
|
尺寸 |
标准19英寸，1U，深度380mm |
|
重量 |
≤5Kg |
